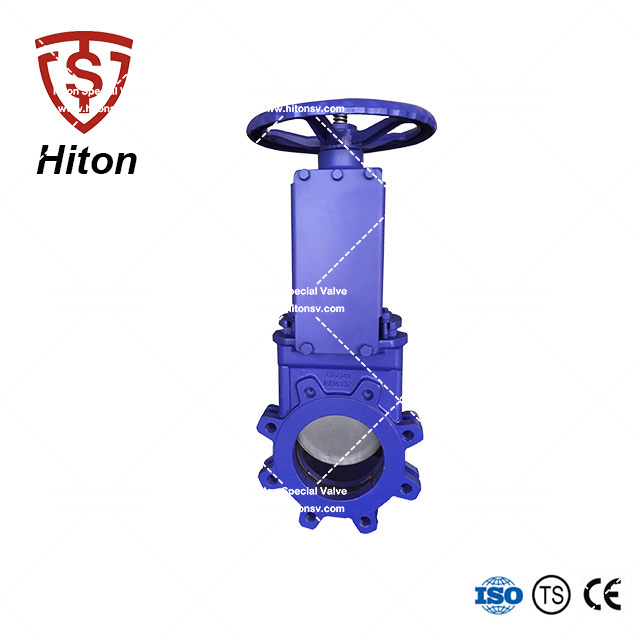

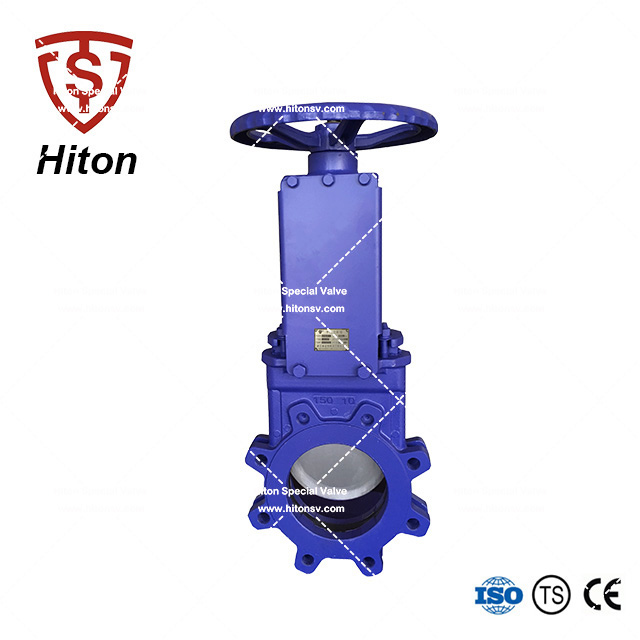

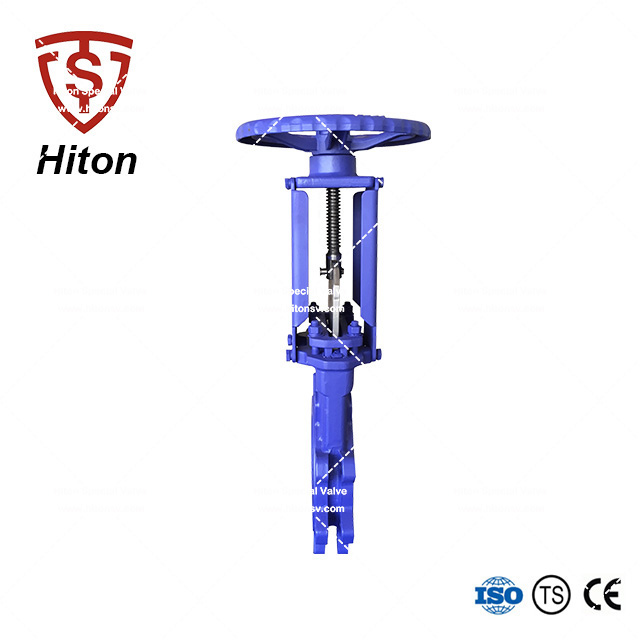

手动侧面双密封刀闸阀

  • 手动侧面双密封刀闸阀
  • 手动侧面双密封刀闸阀
  • 手动侧面双密封刀闸阀
  • 规格
  •  尺寸范围:

     DN50~600mm   NPS 2”-24”  (大口径按需定制)

     最大工作压力:

     DN50~DN250: 10Bar  NPS2~NPS10:150Psi

     DN300~DN450: 7Bar  NPS12~NPS18:90Psi

     DN500~DN600: 4Bar  NPS20~NPS24:60Psi

     使用温度:  -29...+200℃
     密封等级:

     软密封VI级密封

     阀体材质:

     铸铁

     阀芯/阀杆材质:
     不锈钢, 特殊材质
     阀座材质:

     EPDM (120°C) /Viton(200°C) /NBR(90°C)

     结构长度:   MSS SP-81
     法兰标准:

     GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

     应用范围:

     制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

产品简介:

浙江海盾研发生产的手动侧面双密封刀闸阀是一种双向密封刀闸阀,双向100%承压,零泄漏。U型阀座设计避免了介质在阀腔中积存,同时提供了全通径流道。非常适用于纸浆,化工,污泥,矿浆和水等介质。


产品特点:

1.    阀体:

a)     刀闸阀采用整体式结构,超薄阀体,全通径流量,最大程度避免了介质外漏,流量损失,并且便于安装使用。

b)     阀体流道底部无凹沟槽设计,避免了介质积存导致阀门关闭时产生卡渣现象。



2.    阀芯:

a)     闸板底部采用刀型圆弧设计,因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。

b)     闸板的厚度可以根据实际管道压力进一步加厚。



3.    阀座:

a)     阀门采用了可更换式阀座设计(非本体式密封),密封面磨损后只需更换阀座,大大方便了阀门后期的维护,延长了阀门的使用寿命,从而降低了设备成本。

b)     U 型阀座通过闸板边缘挤压来达到密封,实现双向100%承压,同时减小了闸板与阀座的摩擦。


4.    其他:

a)     双轴承设计大大减小了阀门的扭矩,便于阀门的启闭。
