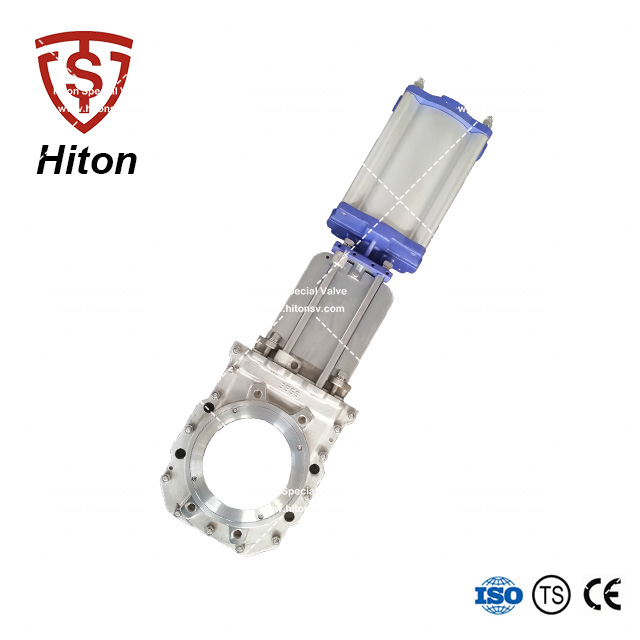

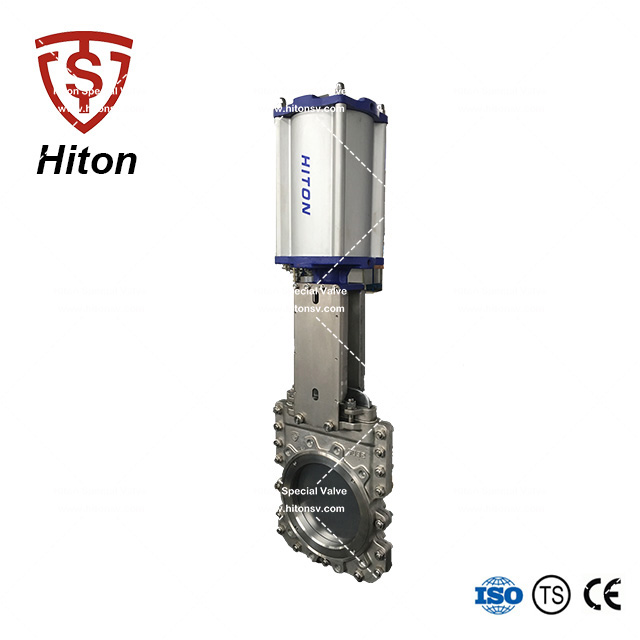

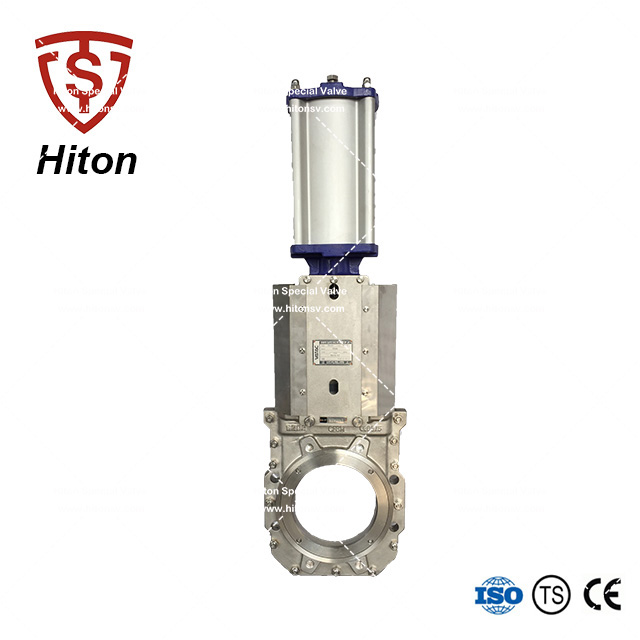

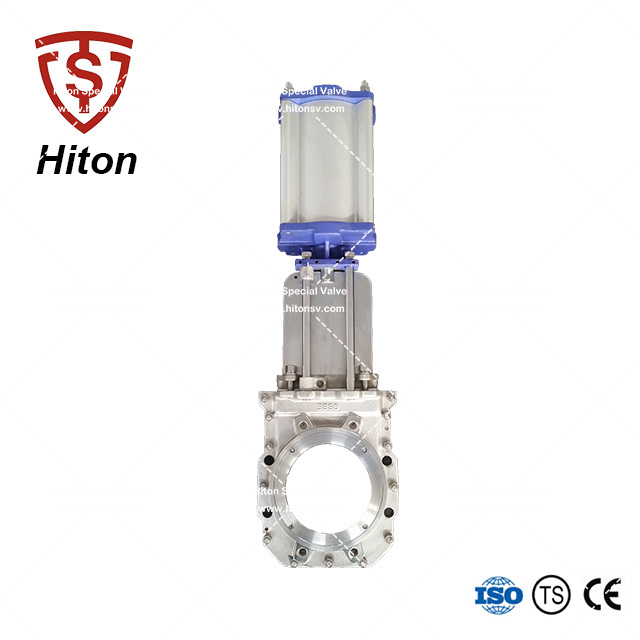

气动方型刀闸阀

  • 气动方型刀闸阀
  • 气动方型刀闸阀
  • 规格
  •  尺寸范围:

     DN50~600mm   NPS 2”-24”  (大口径按需定制)

     最大工作压力:

     DN50~DN250: 10Bar  NPS2~NPS10:150Psi

     DN300~DN450: 7Bar  NPS12~NPS18:90Psi

     DN500~DN600: 4Bar  NPS20~NPS24:60Psi

     使用温度:  -29...+800℃
     密封等级:

     硬密封IV级密封

     软密封VI级密封

     *试压标准参照 MSS SP-81

     阀体材质:

     铸钢, 不锈钢,  特殊材质

     阀芯/阀杆材质:
     不锈钢硬化处理, 特殊材质硬化处理
     阀座材质:

     不锈钢硬化处理

     EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

     结构长度:   MSS SP-81
     法兰标准:

     GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

     应用范围:

     制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

产品简介:

浙江海盾研发生产的气动方型刀闸阀是一种直行程的开关切断阀,用于恶劣工况。主要应用于回收系统,如碎浆机的垃圾或沙子分离器,高浓度清洁装置或者筒仓排放固体颗粒的出口。此法阀门为两片式阀体结构,圆口为进口,方口为出口(比进口大),因此介质不会在阀腔内积存,非常适合排渣。



产品特点:

1.    阀体:

a)     两片式阀体,进口为圆型,出口为方形,完全避免了介质的积存,防止阀门卡死。

b)     阀体流道底部采用固定导向爪来固定闸板,取代了沟槽设计,从而避免了介质积存导致阀门关闭时产生卡渣现象。



2.    阀芯:

a)     闸板的两个表面经过精细地打磨,提高了阀门的密封性能,也避免了介质的附着。

b)     闸板厚度可以根据实际管道压力进一步加厚。

c)     闸板表面镀硬铬,增加了闸板的耐磨性。


3.    阀座:

a)     阀门采用了可更换式阀座设计(非本体式密封),密封面磨损后只需更换阀座,大大方便了阀门后期的维护,延长了阀门的使用寿命,从而降低了设备成本。

b)     可更换式阀座设计采用阀座盖对阀座进行固定预紧,当阀座密封面密封不严,通过对阀座压盖固定螺丝进行调整可以改善密封效果。


4.    其他:

a)     双轴承设计大大减小了阀门的扭矩,便于阀门的启闭。
