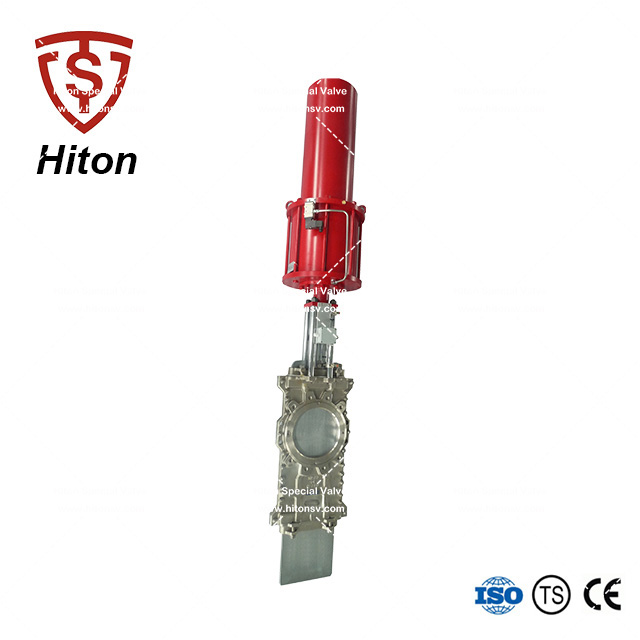

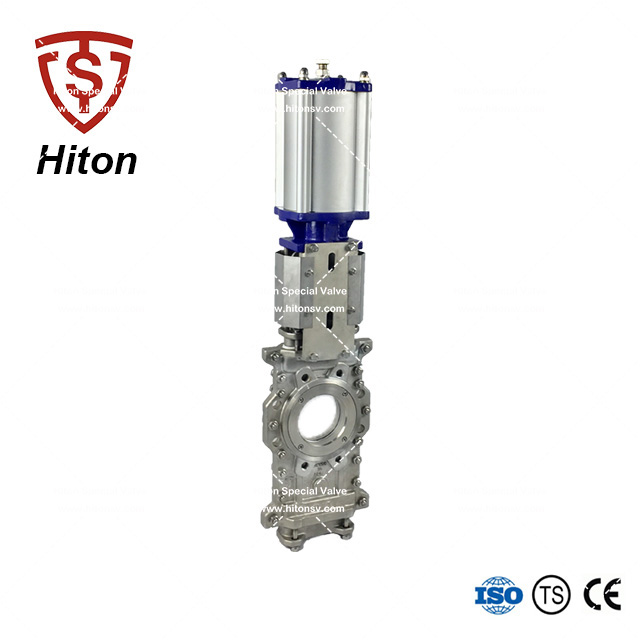

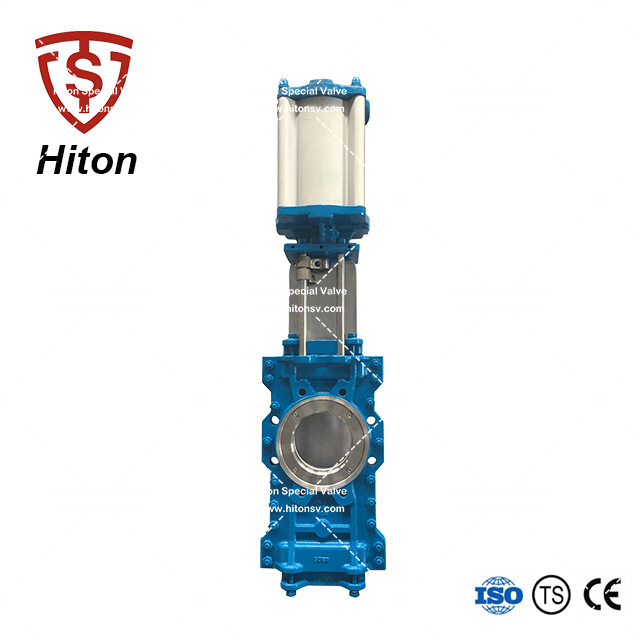

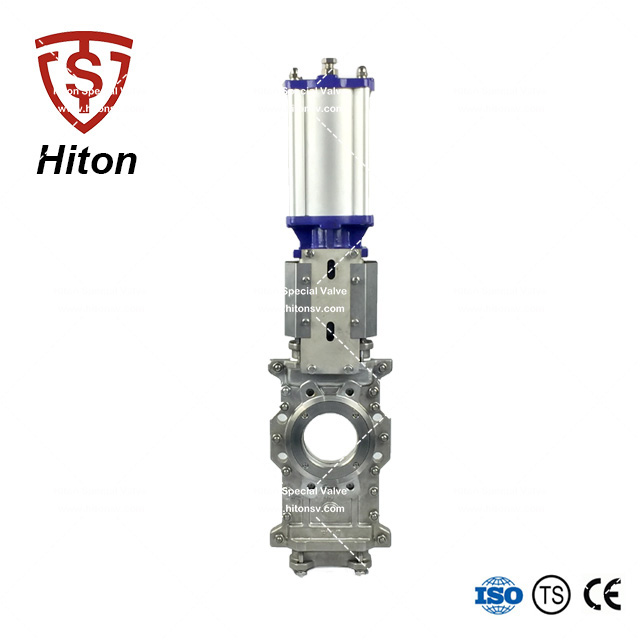

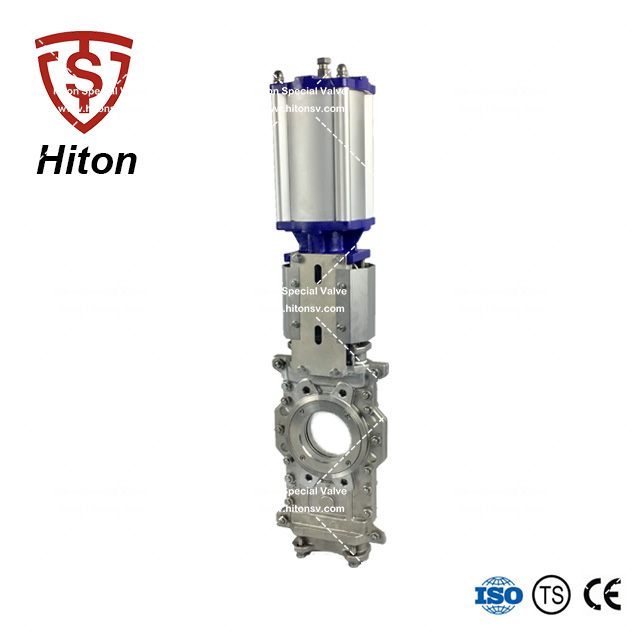

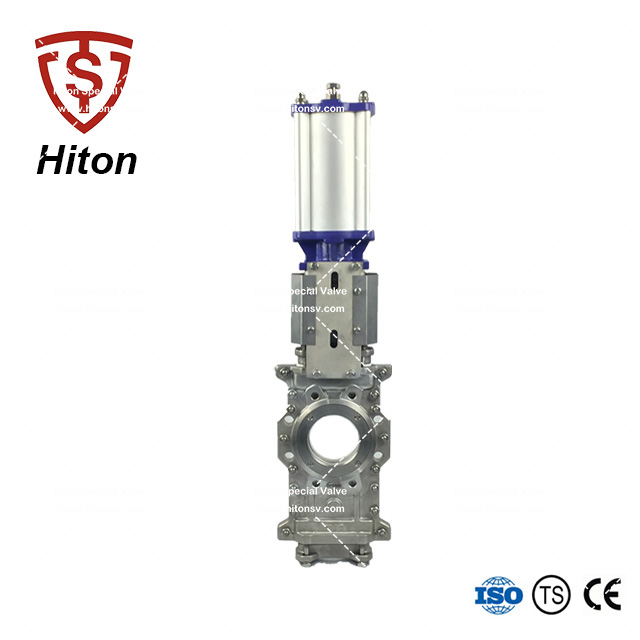

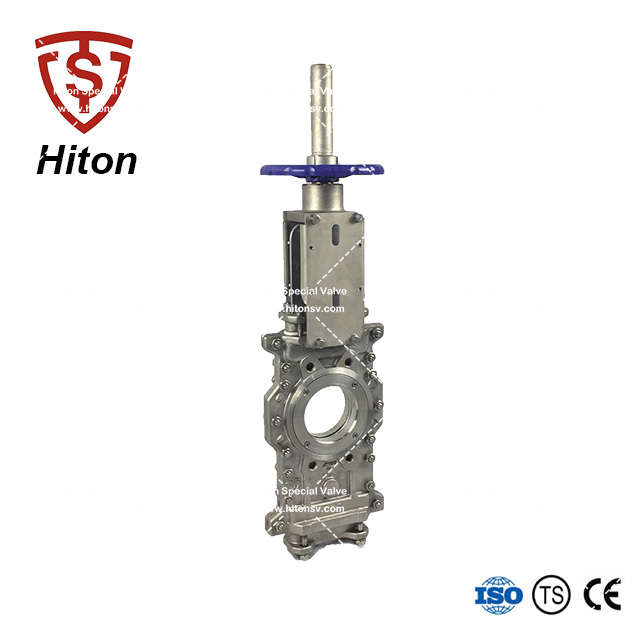

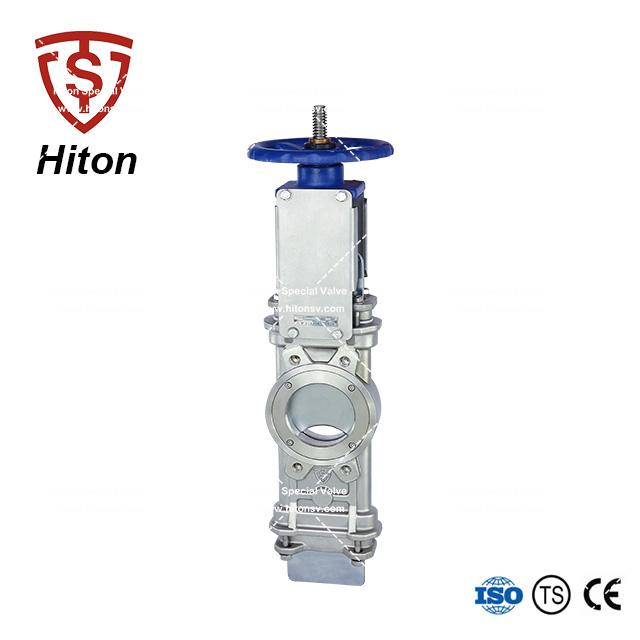

气动穿透式刀闸阀

  • 气动穿透式刀闸阀
  • 气动穿透式刀闸阀
  • 气动穿透式刀闸阀
  • 气动穿透式刀闸阀
  • 气动穿透式刀闸阀
  • 气动穿透式刀闸阀
  • 规格
  •  尺寸范围:

     DN50~600mm   NPS 2”-24”  (大口径按需定制)

     最大工作压力:

     DN50~DN250: 10Bar  NPS2~NPS10:150Psi

     DN300~DN450: 7Bar  NPS12~NPS18:90Psi

     DN500~DN600: 4Bar  NPS20~NPS24:60Psi

     使用温度:  -29...+800℃
     密封等级:

     硬密封IV级密封

     软密封VI级密封

     *试压标准参照 MSS SP-81

     阀体材质:

     铸钢, 不锈钢,  特殊材质

     阀芯/阀杆材质:
     不锈钢硬化处理, 特殊材质硬化处理
     阀座材质:

     不锈钢硬化处理

     EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

     结构长度:   MSS SP-81
     法兰标准:

     GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

     应用范围:

     制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

产品特点:

浙江海盾研发生产的气动穿透式刀闸阀是一种直行程的双向密封开关切断阀,其外观美观、轻巧、结构紧凑,可以采用手动控制、或者气动控制。气动穿透式刀闸阀采用双阀座设计,闸板带导流孔, 在避免介质结晶以及积料的同时,可以达到了双向密封


产品特点:

1.    阀体:

a)     全通径流道最大程度降低了阀门压降,从而避免了介质流量的损失。

b)     上下填料函避免了介质外漏,流向环境。



2.    阀芯:

a)     带导流孔设计的穿透式闸板在切断介质时,将介质带入阀腔,开启式又将介质带回流道,从而避免了阀腔中介质的积渣。

b)     根据适用工况,闸板的厚度可以增加以承受更大的压力。

c)     闸板的两个表面经过精细地打磨,提高了阀门的密封性能,也避免了介质的附着。

d)     闸板表面镀硬铬,增加了闸板的耐磨性。


3.    阀座:

a)     阀门采用了可更换式阀座设计(非本体式密封),密封面磨损后只需更换阀座,大大方便了阀门后期的维护,延长了阀门的使用寿命,从而降低了设备成本。

b)    阀座压盖将阀座与流道中的介质隔绝开了,避免了介质对阀座的直接冲刷

c)    可更换式阀座设计采用阀座盖对阀座进行固定预紧,当阀座密封面密封不严,通过对阀座压盖固定螺丝进行调整可以改善密封效果。

d)    双阀座设计,使阀门可以双向100%承压。


4.    其他:

a)     双轴承设计大大减小了阀门的扭矩,便于阀门的启闭。
