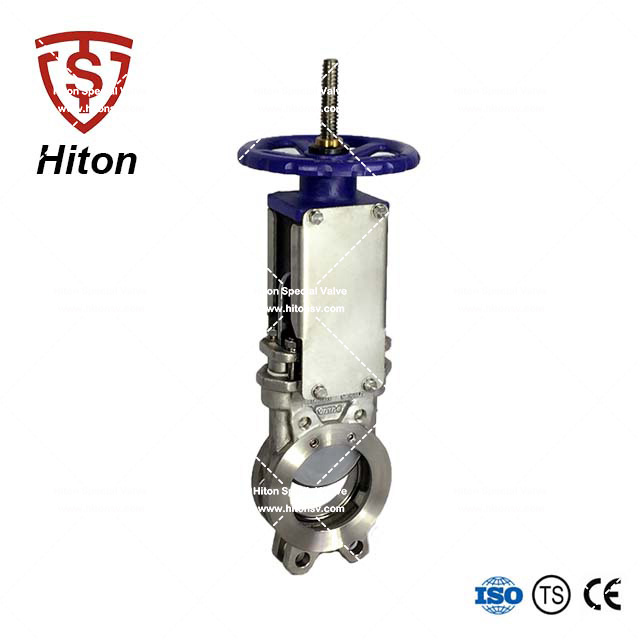

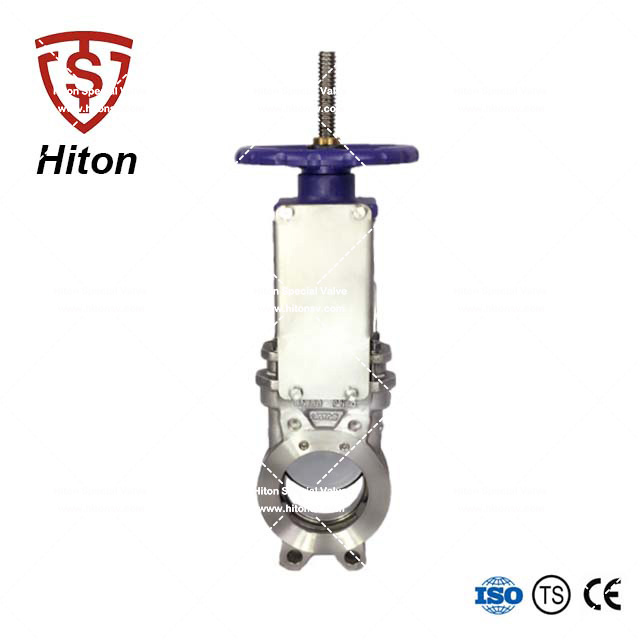

手动半凸耳刀闸阀

  • 手动半凸耳刀闸阀
  • 手动半凸耳刀闸阀
  • 规格
  •  尺寸范围:

     DN50~600mm   NPS 2”-24”  (大口径按需定制)

     最大工作压力:

     DN50~DN250: 10Bar  NPS2~NPS10:150Psi

     DN300~DN450: 7Bar  NPS12~NPS18:90Psi

     DN500~DN600: 4Bar  NPS20~NPS24:60Psi

     使用温度:  -29...+800℃
     密封等级:

     硬密封IV级密封

     软密封VI级密封

     *试压标准参照 MSS SP-81

     阀体材质:

     铸钢, 不锈钢,  特殊材质

     阀芯/阀杆材质:
     不锈钢硬化处理, 特殊材质硬化处理
     阀座材质:

     不锈钢硬化处理

     EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

     结构长度:   MSS SP-81
     法兰标准:

     GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

     应用范围:

     制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

产品简介:

浙江海盾研发生产的手动半凸耳刀闸阀是一种直行程的开关切断阀,其外观美观、轻巧、结构紧凑,可以采用手动控制、或者气动控制。手动半凸耳刀闸阀的刀型闸板具有很强的剪切力,因此非常适用于造纸、污水处理、采矿、制糖、化纤等含颗粒物或纤维的工况。


产品特点:

1.    阀体:

a)     手动半凸耳刀闸阀采用整体式结构,超薄阀体,全通径流量,最大程度避免了介质外漏,流量损失,并且便于安装使用。

b)     阀体流道底部采用固定导向爪来固定闸板,取代了沟槽设计,从而避免了介质积存导致阀门关闭时产生卡渣现象。



2.    阀芯:

a)     闸板底部采用刀型圆弧设计,因此闸板活动时对介质具有很强的剪切作用和优异的密封效果。

b)     闸板采用PTFE点式导向,摩擦力小,避免了对闸板造成损伤。

c)     闸板厚度可以根据实际管道压力进一步加厚。


3.    阀座:

a)     阀门采用了可更换式阀座设计(非本体式密封),密封面磨损后只需更换阀座,大大方便了阀门后期的维护,延长了阀门的使用寿命,从而降低了设备成本。

b)     可更换式阀座设计采用阀座盖对阀座进行固定预紧,当阀座密封面密封不严,通过对阀座压盖固定螺丝进行调整可以改善密封效果。


4.    其他:

a)     双轴承设计大大减小了阀门的扭矩,便于阀门的启闭。
